MÔ TẢ HỆ THỐNG CYBERVENT

Hoạt động hiệu quả trong diện tích 1000m2

Hệ thống xử lý không khí trung tâm CyberVent có khả năng hoạt động hiệu quả trong diện tích 1000m2, đặc biệt phù hợp với những căn biệt thự có diện tích rộng. Chỉ với 1 chiếc máy là có thể sử dụng cho tất cả các phòng của căn nhà.

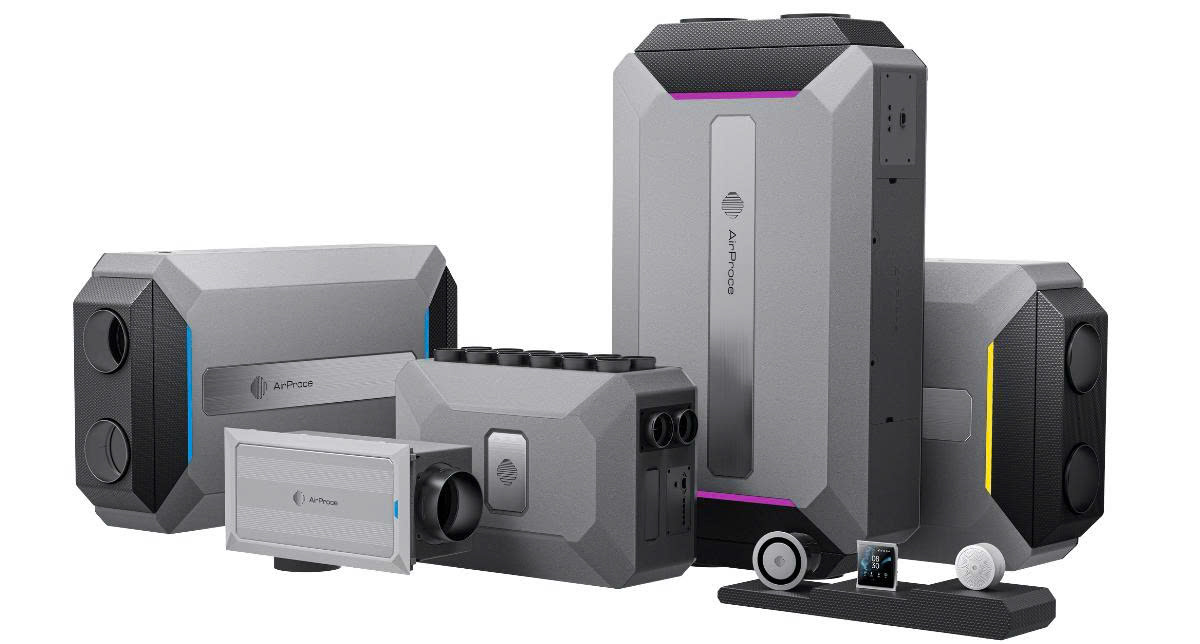

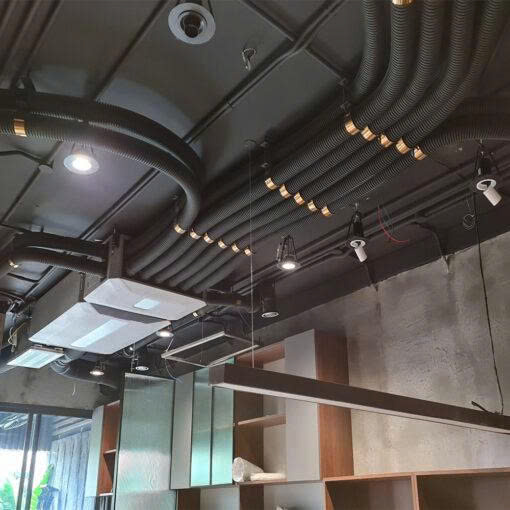

CẤU TẠO HỆ THỐNG CYBERVENT

Là hệ thống xử lý không khí đồng bộ, hoàn chỉnh với 6 thành phần

Được liên kết với nhau bằng hệ thống phần mềm IOT thông minh

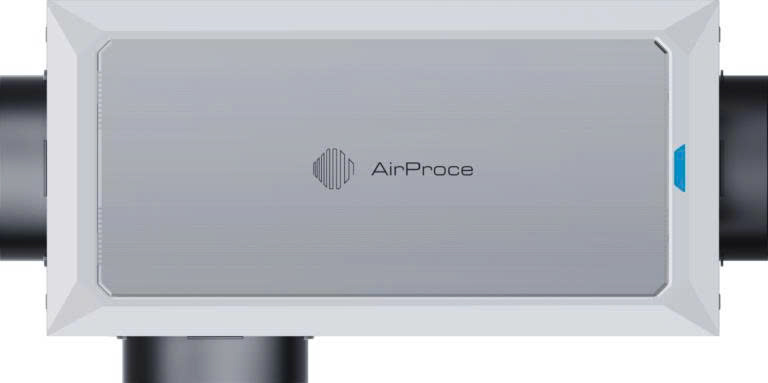

Bộ lọc không khí hỗn hợp của CyberVent được cấu tạo như thế nào ?

 Cybervent là hệ thống xử lý không khí đồng bộ trên thị trường hiện nay, được cấu tạo bởi 6 thành phần, bao gồm: Máy chủ trao đổi nhiệt, Bộ phân phối khí điện tử, Cảm biến bluetooth, Bộ điều khiển thông minh, Cửa gió tạo hương và không thể thiếu Bộ lọc khí hỗn hợp. Vậy bạn có thắc mắc bộ lọc khí Cybervent  được cấu tạo như thế nào không? Cùng tìm hiểu ngay dưới đây!

Các thông số kỹ thuật bộ lọc khí hỗn hợp

Ông nối phía máy chủ	Đường kính 160mm
Ống gió cấp trong nhà	Đường kính 160mm
Ông gió cấp ngoài trời	Đường kính 160mm
Quy cách màng lọc	Lọc thô có thể rửa nước/lọc trung cấp F7/lọc cao cấp HEPA H13
Phương pháp điều khiển	Động cơ bước siêu nhỏ
Phương pháp lắp đặt	Gắn trần tích hợp/lắp đặt lộ hoặc âm trần thạch cao
Khả năng tương thích	Kết hợp với bảng điều khiển thông minh, có thể tương thích với máy chủ của bên thứ 3 có chức năng lọc và trộn gió
Vật liệu cách âm	EPP/ABS
Cổng giao tiếp	RS485
Điện áp	220V/60Hz
Công suất/Dòng điện	0.6W/0.2A

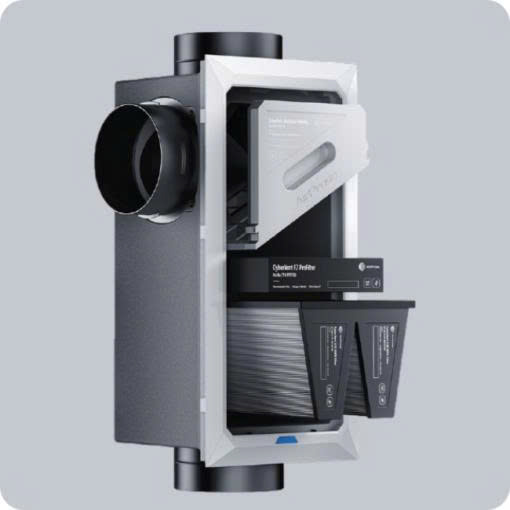

Tìm hiểu chi tiết bộ lọc khí hỗn hợp

Cấu tạo

Bộ lọc khí hỗn hợp được cấu tạo gồm 3 lớp lọc:

Bộ lọc thô: Có thể vệ sinh bằng nước, giúp ngăn chặn hiệu quả phấn hoa, lông tóc và các chất ô nhiễm dạng hạt lớn

Màng lọc trung cấp F7: Loại bỏ hiệu quả PM2.5, bụi và các chất ô nhiễm khác

Màng lọc cao cấp H13 HEPA: Loại bỏ vi khuẩn, vi rút và các chất gây ô nhiễm dạng mịn khác, cho hiệu suất lọc bụi mịn PM2.5 lên tới hiệu suất cao

Với công nghệ HEPA Stack mạnh mẽ, không khí ngoài trời sẽ được lọc hoàn toàn trước khi đi vào máy chủ trao đổi nhiệt, không khí trong lành và sạch sẽ đi vào phòng qua cửa thoát khí.

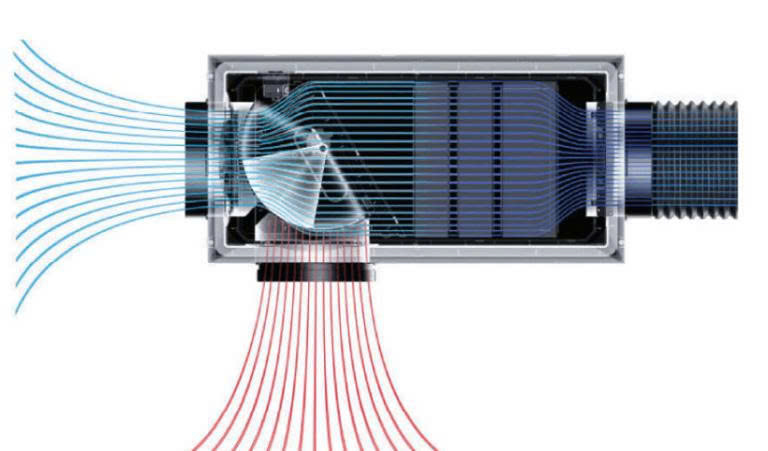

Công nghệ trộn khí

Công nghệ trộn khí thông minh cho phép một phần không khí trong nhà được lọc một cách chuyên nghiệp. Sau đó, luồng không khí trong lành lưu thông hai chiều, nhanh chóng trung hòa sự chênh lệch nhiệt độ trong nhà và ngoài trời.

Van trộn không khí trên bộ lọc trộn không khí có thể điều chỉnh tỷ lệ đưa không khí trong lành vào theo 5 cấp độ, phù hợp với nhu cầu trong nhiều tình huống và tiết kiệm năng lượng một cách thông minh.

Công dụng

Bộ lọc khí hỗn hợp vừa đóng vai trò là bộ lọc cao cấp, vừa là bộ trộn gió chuyên nghiệp, tăng khả năng mang lại bầu không khí trong lành cho hệ thống xử lý trung tâm. Bộ lọc khí hỗn hợp được thiết kế lại phần lọc không khí truyền thống giúp tăng cường chức năng lọc. Ngoài ra, hệ thống ba bộ lọc HEPAStack mang lại hiệu quả lọc vượt trội. Ngoài ra, hệ thống trao đổi nhiệt không khí sau khi lắp đặt có thể cho phép một phần không khí trong nhà tham gia vào vòng tuần hoàn hai chiều, giúp quá trình lọc chuyên nghiệp hơn, diễn ra nhanh chóng hơn, đồng thời trung hòa sự chênh lệch nhiệt độ trong nhà và ngoài trời, giảm thiểu hơn nữa mức tiêu thụ điện năng.

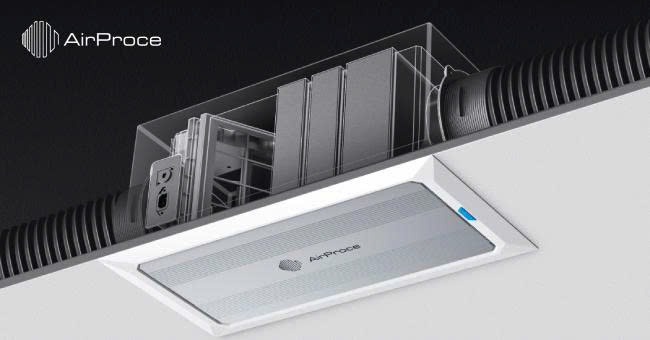

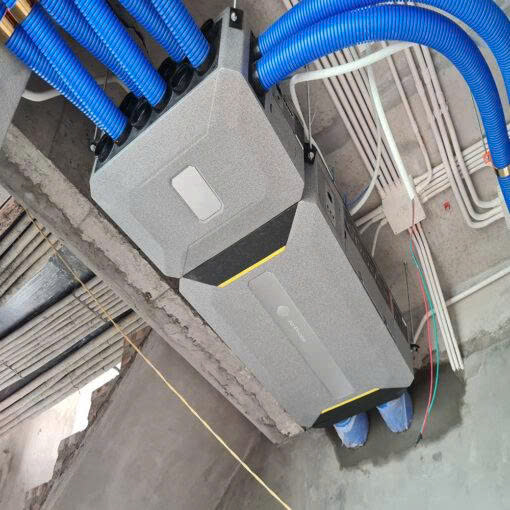

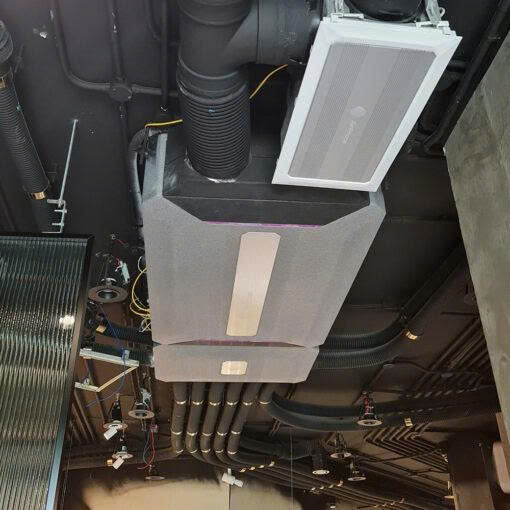

Phương thức lắp đặt

Bộ lọc khí hỗn hợp có thể lắp đặt theo 3 phương thức, thuận tiện cho việc bảo trì. Bao gồm:

Gắn trên bề mặt trần thạch cao

Lắp đặt trên tấm nhôm gắn trần

Lắp đặt âm trần

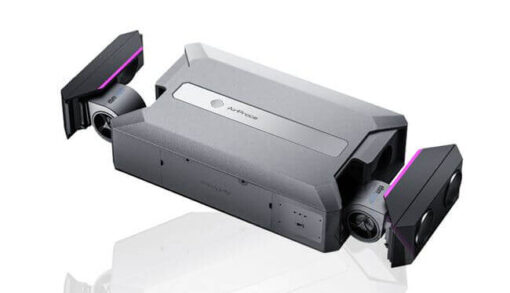

Máy chủ CyberVent và những điều bạn cần biết về bộ trao đổi nhiệt

Cybervent là hệ thống thông gió – lọc không khí – thu hồi nhiệt cao cấp hàng đầu hiện nay. Một trong những bộ phận quan trọng nhất của hệ thống này là bộ phận máy chủ trao đổi nhiệt. Vậy máy chủ Cybervent có cấu tạo như thế nào, có tác dụng gì? Bộ trao đổi nhiệt trong máy chủ hiệu suất bao nhiêu %, làm từ chất liệu nào? Cùng tìm hiểu trong bài viết dưới đây!

Các thông số kỹ thuật của máy chủ CyberVent

Model	CV-280	CV-380	CV-520
Lưu lượng gió lớn nhất	280m3/h	380m3/h	520m3/h
Hiệu suất thu hồi năng lượng ẺV	73%	71%	68%
Hiệu suất thu hồi nhiệt HRV	85%	83%	81%
Lõi ERV	Thu hồi năng lượng PE
Lõi HRV	Thu hồi nhiệt PS
Đặc tính lõi trao đổi	Có thể rửa với nước, tỷ lệ rò rỉ <3%, kháng khuẩn, điều kiện làm việc dải nhiệt độ rộng
Quạt	Quạt ly tâm EC của hãng EBM Đức
bộ cảm biến	Bộ cảm biến nhiệt độ, độ ẩm, áp suất tĩnh 2 kênh
Vật liệu giá đỡ máy	Thép không gỉ
Vật liệu cách âm	EPP
Khả năng tương thích	Có thể kết hợp dùng riêng với 1 bộ điều khiển thông minh
Phương thức lắp đặt	Lắp đặt âm trần/treo tường
Cửa nối đường ống dẫn gió	160mm
Cổng thông tin	RS485
Điện áp làm việc	220V, 60Hz
Công suất/Dòng điện	240W/1,2A



Máy chủ trao đổi nhiệt của CyberVent có tác dụng gì?

Máy chủ trao đổi nhiệt là trái tim của hệ thống CyberVent, vừa là trung tâm công suất, vừa là trung tâm thu hồi và tái sử dụng năng lượng. Khi không khí đã được làm sạch ở bộ lọc khí hỗn hợp sẽ đi qua bộ trao đổi nhiệt để cân bằng nhiệt với môi trường trong nhà, giúp tiết kiệm điện năng, mang đến cảm giác dễ chịu, khoan khoái, đảm bảo sức khỏe cho người dùng.

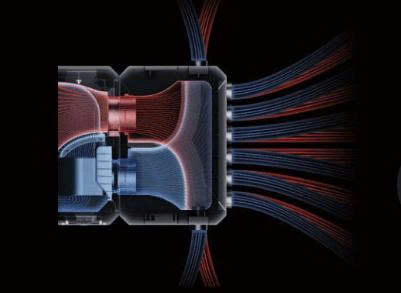

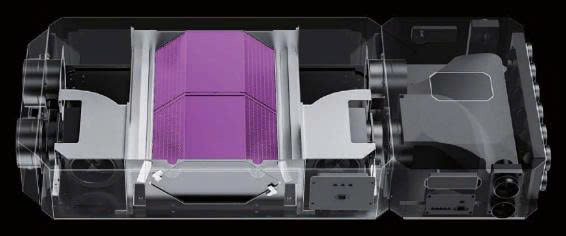

Cấu tạo của máy chủ CyberVent

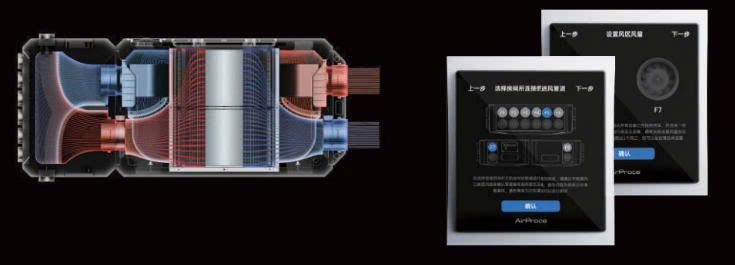

Để cùng lúc thực hiện trao đổi không khí một cách hiệu quả và giảm thiểu tối đa điện năng tiêu hao, CyberVent được nghiên cứu và phát triển ba hệ thống đối xứng lớn, bao gồm: công suất, trở kháng, vùng nhiệt độ (PITS). Chi tiết từng hệ thống sẽ được tổng hợp dưới đây.

Power Symmetry – Đối xứng công suất

Quạt EC ly tâm nhập khẩu từ Đức

Trong máy chủ trao đổi nhiệt của CyberVent sử dụng hai quạt ly tâm EC tiên tiến nhất của hãng EBM, Đức. Hai quạt EC này tuy giống hệt nhau nhưng được hiệu chỉnh kỹ thuật số. Yêu cầu khắt khe này đảm bảo cung cấp công suất đối xứng cho đường dẫn khí cấp và hồi.

Ngoài ưu thế về công nghệ như thông minh, tiết kiệm điện năng, hiệu suất cao, tuổi thọ dài, độ ồn thấp thì quạt EC còn có đường dẫn gió kép nằm ngang độc đáo giúp tận dụng tối đa diện tích của lõi trao đổi nhiệt. Ngoài ra, với tốc độ quay lên đến 2650 vòng/phút và lưu lượng gió 1300m3/h, quạt EC cung cấp cho hệ thống CyberVent tính năng khí động học vô cùng mạnh mẽ. Nhờ đó, hệ thống dễ dàng khắc phục được sự gia tăng trở kháng ngoài dự tính trong công trình, tạo nền tảng cho sự cân bằng khí động học của cả hệ thống.

Lõi trao đổi nhiệt kích thước lớn – hiệu suất lên tới 86%

Lõi trao đổi nhiệt trong hệ thống đối xứng công suất có đường dẫn khí nằm ngang, giúp lõi có thể cung cấp diện tích luồng khí lớn hơn. Nhờ đó, thời gian luồng không khí dừng lại bên trong lõi trao đổi sẽ được kéo dài, giảm lưu tốc, nâng cao hiệu suất trao đổi nhiệt.

Ngoài ra, lõi trao đổi nhiệt này được làm từ vật liệu cao phân tử tiên tiến đem đến hiệu suất trao đổi nhiệt tới 86%. Ví dụ, nhiệt độ trong phòng là 25ºC, nhiệt độ ngoài trời là 35ºC, thì không khí sau khi đi qua bộ trao đổi nhiệt chỉ còn khoảng 27 độ mà thôi. Ngoài ra, CyberVent còn thiết kế lõi trao đổi nhiệt khác nhau để phù hợp với đặc điểm khí hậu của hai miền Nam, Bắc.

Bộ trao đổi nhiệt của CyberVent rửa được bằng nước và tái sử dụng, đặc biệt không bị mốc, ẩm giống như các lõi trao đổi nhiệt của các hệ thống thông gió khác.

Impedance Symmetry – Đối xứng trở kháng

Với các hệ thống thông gió thông thường, nhà sản xuất chỉ quan tâm đến đối xứng trở kháng ở đường dẫn gió chính của máy chủ trao đổi nhiệt. Vì thế, hệ thống không đạt được sự đồng bộ hoàn chỉnh, dẫn đến hiệu suất trao đổi nhiệt thực tế khác xa so với lý thuyết.

Chính vì vậy, CyberVent rất quan tâm tới tính đối xứng trở kháng cho tổng thể cả hệ thống. Hệ thống CyberVent đã được tinh chỉnh tối ưu hóa đường dẫn gió, bù công suất, trở kháng tại ống dẫn gió, …kiểm tra và hiệu chỉnh cho toàn bộ thiết bị. Vì thế, lưu lượng gió của các luồng không khí hai chiều tại các điểm khác nhau gần như đồng nhất, giúp nâng cao hiệu suất trao đổi nhiệt nhiều nhất có thể.

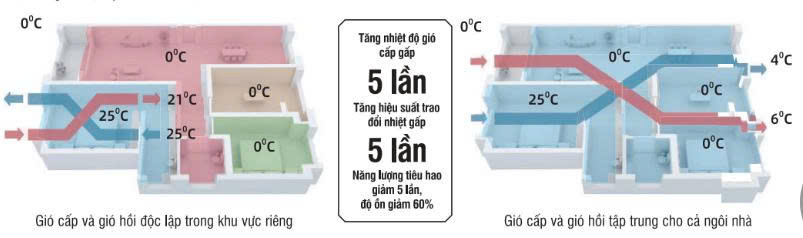

Temperature Symmetry – Đối xứng vùng nhiệt

Hầu hết các hệ thống làm mát và sưởi ấm hiện nay đều cung cấp cho khách hàng chức năng kiểm soát nhiệt theo vùng. Tuy nhiên, trong quá trình khách hàng sử dụng thực tế, để giảm tiêu hao điện năng thì khách hàng thường sẽ cài đặt nhiệt độ khác nhau trong các căn phòng khác nhau. Điều này dẫn đến việc chênh lệch nhiệt độ, giảm việc thu hồi và tái sử dụng điện năng.

Vì vậy, CyberVent đã thiết kế bộ phận phân phối khí điều khiển điện tử có thể đồng bộ với hệ thống HVAC để có quy hoạch vùng nhiệt thống nhất, đạt được tính đối xứng nhiệt độ. Như vậy, nhiệt độ gió hồi có thể được lõi trao đổi nhiệt giữ lại, dùng để bù nhiệt cho luồng không khí của gió cấp. Như vậy, trong một hệ thống, lõi trao đổi nhiệt đã phát huy được tác dụng giảm chênh lệch nhiệt độ giữa cửa gió cấp và cửa gió hồi, từ đó cải thiện đáng kể hiệu quả trao đổi nhiệt.

Bộ phân phối khí điện tử CyberVent được cấu tạo như thế nào?

Bộ phân phối khí điện tử là 1 trong 6 bộ phận quan trọng nhất của hệ thống xử lý không khí trung tâm Cybervent Vậy chức năng của bộ phối khí điện tử CyberVent là gì? Cấu tạo của nó như thế nào? Bài viết dưới đây của Airproce giúp bạn sẽ hiểu rõ hơn

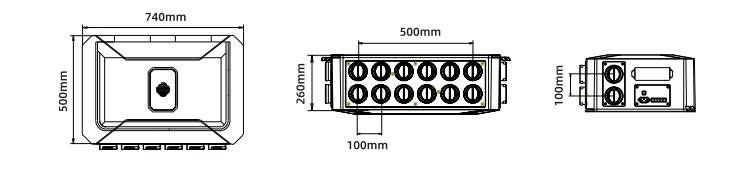

Các thông số kỹ thuật của bộ phân phối khí điện tử CyberVent

• Cổng nối gió cấp: Đường kính 75mm*8
• Cổng nối gió hồi: Đường kính 75mm*8
• Cổng nối gió cấp hồi của máy chủ: Đường kính: 160mm*2
• Nắp vệ sinh đường ống: Trái phải mỗi bên 1 nắp
• Bộ phận dẫn động: Động cơ bước siêu nhỏ
• Vật liệu đỡ thân máy: ABS
• Vật liệu cách âm: EPP
• Phương thức lắp đặt: Lắp đặt gắn trần/treo tường
• Khả năng tương thích: Kết hợp với bảng điều khiển thông minh có thể tương thích với máy chủ của bên thứ 3 và có chức năng chia khu điều khiển
• Cổng giao tiếp: RS485
• Điện áp làm việc: 220V,60Hz
• Công suất/Dòng điện: 0.6W/0.2A

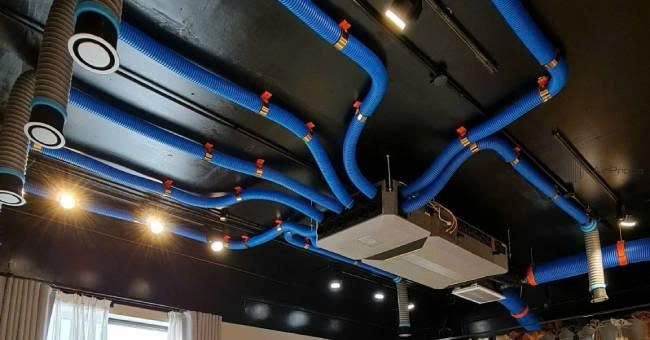

Vai trò của bộ phân phối khí điện tử CyberVent

Bộ phân phối khí điều khiển điện tử CyberVent được kết nối trực tiếp với máy chủ trao đổi nhiệt, giúp luồng không khí tươi mới được vận chuyển đồng đều khắp khu vực. Đối với hệ thống CyberVent, bộ phân phối khí điện tử đóng vai trò giống như huyết quản của cơ thể con người, giúp điều tiết lượng máu đi nuôi khắp cơ thể. Bộ phận phân phối khí này sẽ tiếp nhận lưu lượng khí mạnh mẽ của máy chủ trao đổi nhiệt, điều hướng dòng khí một cách hợp lý thông qua các đường ống chất lượng cao, giúp giảm độ ồn hiệu quả. Bộ phận phân phối khí điện tử này được làm từ vật liệu EPP có độ bền cao, đảm bảo chất lượng cách âm, cách nhiệt.

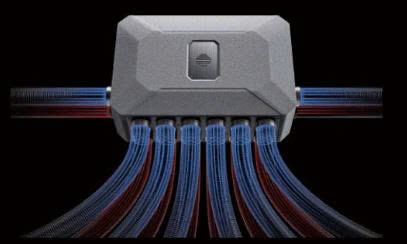

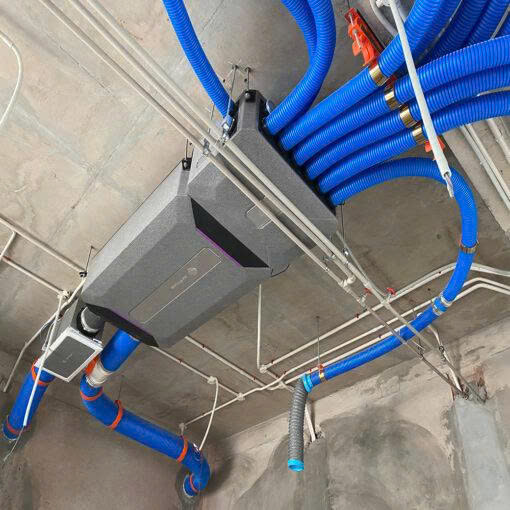

Cấu tạo của bộ phân phối khí điện tử CyberVent

Bộ phân phối khí điện tử của CyberVent có 16 đường dẫn gió, chia thành 8 cặp cấp – hồi, lưu lượng gió của mỗi một đường đều được điều chỉnh số hóa. Ông dẫn gió, đường dẫn gió cấp và hồi được sắp xếp thành từng cặp trên dưới, giúp cho việc lắp đặt và bố trí được hiệu quả hơn. Ngoài ra, hai mặt trái phải của bộ phân phối đều có nắp mở để vệ sinh đường ống dẫn gió khi cần.

16 ống dẫn khí được điều khiển kỹ thuật số độc lập

Cybervent được áp dụng công nghệ kiểm soát vùng được cấp bằng sáng chế do AirProce tự nghiên cứu và phát triển. Bộ phận này gồm có 16 ống dẫn gió, trong đó có 8 cửa gió cấp và 8 cửa gió hồi. Thông qua màn hình cảm ứng được lắp đặt tại các vùng nhiệt độ khác nhau, người dùng có thể điều chỉnh chính xác lưu lượng gió của mỗi cửa dẫn gió. Đặc biệt, trong quá trình điều chỉnh, lưu lượng gió ở các cửa gió khác không bị ảnh hưởng.

Cửa gió đối xứng

Nhằm thực hiện triệt để thiết kế đối xứng, Airproce đã thiết kế cửa gió của bộ phận phân phối khí điện tử thành từng cặp trên cấp – dưới hồi, 2 đường ống kết nối thành 1 cặp. Khi thi công đường ống sẽ đảm bảo độ dài và số lượng chuyển góc đồng nhất. Ngoài ra, thiết kế này cũng giảm thiểu tình trạng đường ống giao nhau tại các điểm nối của bộ phận phân phối khí.

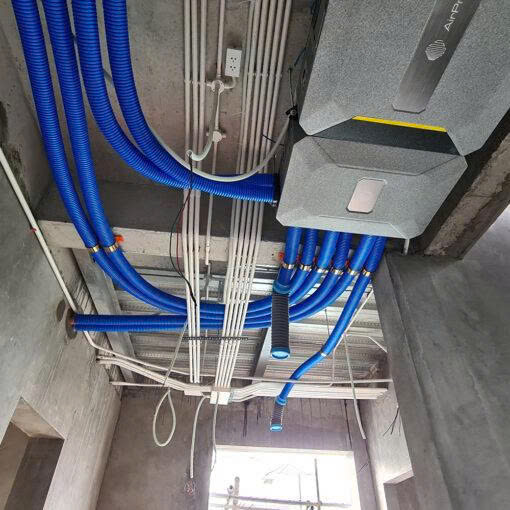

Kết nối trực tiếp không cần đường ống

Cổng nối đặc biệt của bộ phân phối khí điều khiển điện tử của hệ thống Cybervent có thể kết nối trực tiếp không cần đường ống với máy chủ trao đổi nhiệt. Từ đó, có thể giảm thiểu diện tích lắp đặt. Ngoài ra, vật liệu thân máy EPP của bộ phận phối khiến điều khiển điện tử có khả năng giảm độ ồn vô cùng ưu việt, xuống đến mức 9dB.

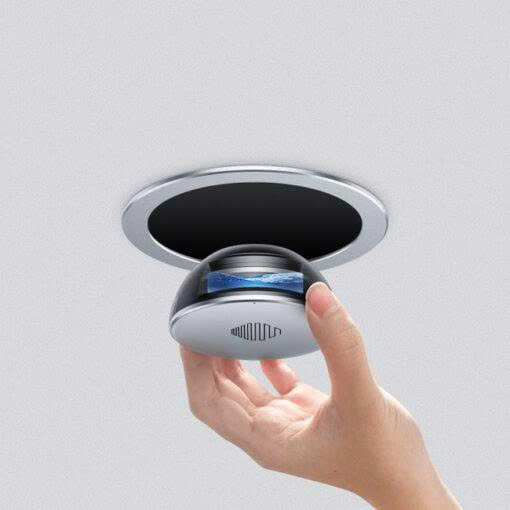

CỬA GIÓ TẠO HƯƠNG THƠM

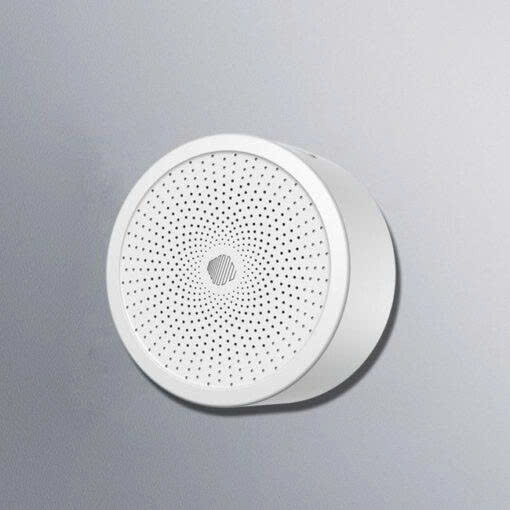

CẢM BIẾN CHẤT LƯỢNG KHÔNG KHÍ

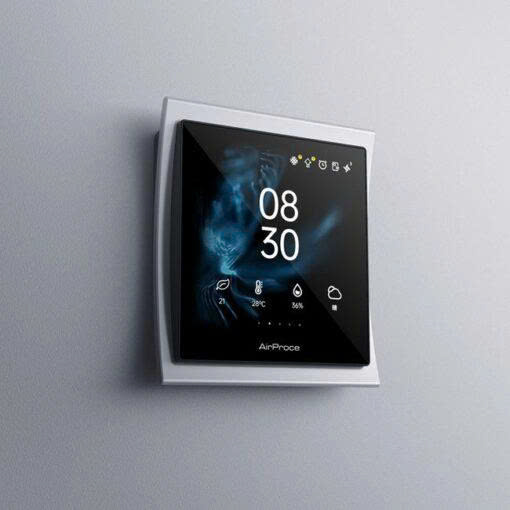

MÀN HÌNH ĐIỀU KHIỂN CẢM ỨNG



NGUYÊN LÝ HOẠT ĐỘNG

B1- Hệ thống lấy khí tươi từ bên ngoài, trong phòng thông qua nhiều bộ lọc khí để xử lý các tạp chất, vi khuẩn, bụi bẩn chất gây ô nhiễm…

B2 - Tiếp đó lượng không khí được làm sạch sẽ đi qua bộ trao đổi nhiệt để cân bằng nhiệt với trong nhà giúp tiết kiệm điện năng, tạo cảm giác dễ chịu cho căn phòng

B3 - Bộ phân phối khí điện tử sẽ phân khối khí sạch đến từng không gian của căn nhà một cách thông minh, ở mỗi đầu ra của đầu khí có hệ thống tạo hương thơm tùy theo sở thích chủ nhân

B4 - Sử dụng màn hình 4.1 đa điểm hiện đại, hệ thống có 4 chế độ xử lý không khí thông minh: Chạy 2 chiều, 1 chiều, tuần hoàn và cấp tốc

Tạm kết

Hy vọng qua bài viết này bạn đã hiểu hơn về bộ phận phân phối khí điện tử CyberVent. Nếu cần biết thêm thông tin chi tiết về bộ phận này cũng như hệ thống CyberVent, hãy liên hệ ngay tới Hotline: 0942278289 để được các chuyên gia tư vấn kỹ hơn nhé!
